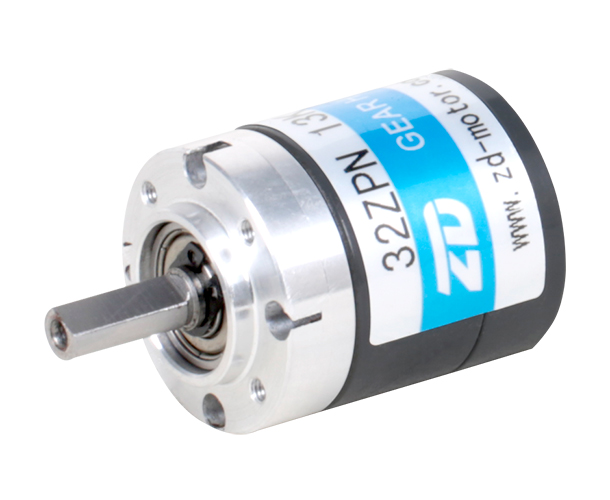

ZPNφ32圆形行星减速机

所属分类:减速器

分享

发布时间:2016-12-22

我要询价

商品详细描述

ZPN传动行星减速电机,BLD无刷直流传动行星减速电机

采用双支撑结构输出轴,使齿轮箱承载扭矩大大提高。

太阳轮与行星架采用花键联接方式,极大增强了内部齿轮箱的承载就近,提高整机的使用寿命

与电机联接的输入级采用斜齿,在高转速下,使齿轮箱的传动更加平稳,噪音更低,齿轮箱内齿轮部分采用分段式结构,使齿轮箱的速比范围更广泛,整机设计更灵活,齿轮箱与电机联接采用止口定位,轴向锁紧螺丝,使整机配合更精密,噪音更低。

行星轮内孔采用滚针保持架,用滚动摩擦替代滑动摩擦,使齿轮箱的寿命更长。

输出轴双支撑结构,第一级斜齿轮方案,行星轮内孔磨削工艺使内孔圆度小于0.003mm,且变滑动为滚动运动模式,齿面硬度HRC60度精刮,此一系列工艺的采用,严格保证了行星减速机的静音平稳运行,使得寿命达到10000h 以上。

直流电机:有刷直流电机,无刷直流电机

电压:DC 12V,24V,48V

电机直径范围:32,42,52,62,72,82,105,120

电机功率:10W,15W,25W,30W,40W,60W,90W,120W,150W,180W,200W,300W,400W,550W,600W,750W,900W

电机额定转速3000rpm

减速机速比:一级3.6--8.63二级14--58三级67--393,大速比需要与销售人员确认
